다중 플레이트 골판지 강관 암거

안정적인 배수 솔루션을 위한 멀티 플레이트 MP200 파형 강관 암거

다중 플레이트 MP200 조립식 암거 파이프 또는 다중 플레이트 조립식 주름진 금속 파이프 암거라고도 하는 다중 플레이트 주름진 강관 암거는 배수, 우수 관리 및 암거 적용을 위한 토목 및 인프라 프로젝트에 사용되는 주름진 강관의 한 유형입니다. 이 암거는 여러 개의 아연 도금 강판을 함께 압연하고 볼트로 고정하여 내구성과 내식성을 갖춘 파이프로 제작됩니다.
멀티 플레이트 골판지 금속 암거

단면 플레이트 또는 구조용 플레이트라고도 하는 다중 플레이트 파형 강관 암거(MPCSP)는 대규모 물 관리 애플리케이션을 위해 설계된 고급 다목적 배수 솔루션입니다. 표준 파형 파이프가 너무 크거나 다양한 두께가 필요한 상황에 이상적인 MPCSP는 견고한 배수 시스템이 필요한 인프라 프로젝트에 효율적인 대안을 제공합니다.

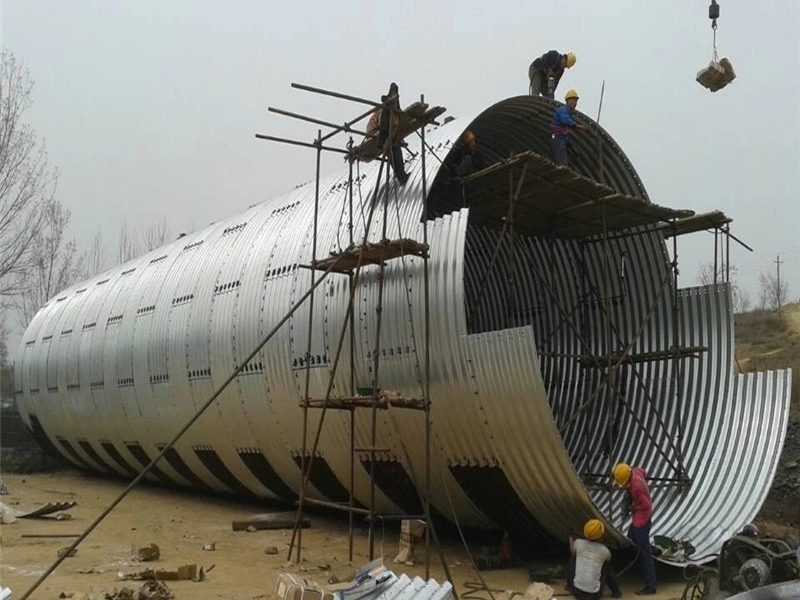

다중 플레이트 파형 강관 암거(MPCSP)는 여러 개의 파형 강판을 물결 모양으로 말아서 조립하여 구성합니다. 이 시트는 플레이트와 볼트를 사용하여 단단히 결합되어 내구성이 뛰어난 강화 파이프를 형성합니다. 금속의 주름은 파이프의 구조적 무결성을 향상시켜 변형, 손상 및 압력에 의한 붕괴를 방지합니다. 다중 플레이트 파형 강관 암거(MPCSP)는 홍수 제어, 하수도 시스템 및 기타 토목 프로젝트와 같이 강도와 신뢰성이 요구되는 분야에 특히 효과적입니다.

이 유형의 파형 강관은 도로, 철도 및 기타 장벽 아래로 물이 통과할 수 있도록 하는 구조물인 암거 건설에 자주 사용됩니다. 또한 다양한 배수 시스템, 관개 수로, 하수 네트워크 및 상수도관에도 사용됩니다. 유연성과 내구성이 뛰어나 도시 및 농촌 인프라 프로젝트에서 물의 흐름을 관리하는 데 탁월한 선택입니다.

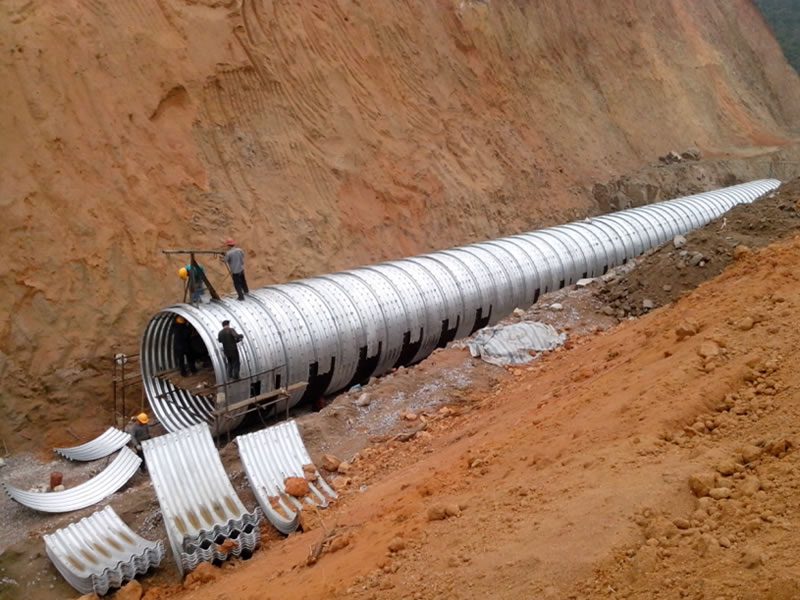

다판 파형강관 암거(MPCSP)의 주요 장점은 설치가 쉽다는 것입니다. 용접 파이프 시스템과 달리 다판 파형 강관 암거(MPCSP)는 특수 용접 장비 없이도 현장에서 신속하게 조립할 수 있습니다. 이 기능은 용접이 불가능할 수 있는 원격지나 접근하기 어려운 위치에서 특히 유용합니다. 또한 MPCSP는 부식에 대한 저항성이 뛰어나 지상이나 지하 등 열악한 환경 조건에서도 오래 지속되는 성능을 보장합니다.

교통 시스템, 배수 또는 지하 유틸리티 관리에 사용되는 다중 플레이트 파형 강관 암거는 다양한 건설 요구 사항에 맞는 비용 효율적이고 내구성이 뛰어나며 유연한 솔루션을 제공합니다.

사양

  • 재료: Q235, SS400, Q355와 같은 고품질 소재 또는 고객 사양에 따라 제작된 강판.
  • 강판 두께: 1.5mm ~ 8mm로 견고한 내구성과 강도를 보장합니다.
  • 파이프 직경: 다양한 프로젝트 요구 사항을 충족하기 위해 400mm에서 9000mm까지 다양한 크기로 제공됩니다.
  • 주름 패턴 (mm): 68mm*13mm, 125mm*25mm, 150mm*50mm, 200mm*55mm, 300mm*110mm, 380mm*140mm, 400mm*150mm.
  • 채우기 깊이: 채움 높이가 1.5m~60m인 설치에 적합하며 다양한 현장 조건에 유연하게 사용할 수 있습니다.
  • 부식 방지 처리: 84μm(610g/㎡) 이상의 용융 아연 도금 코팅으로 부식에 대한 탁월한 보호 기능.
  • 2차 부식 방지 처리: 옵션으로 아스팔트(역청) 또는 에폭시 수지 코팅으로 열악한 환경에서도 내식성을 강화할 수 있습니다.
  • 서비스 수명: 100년 이상의 긴 수명을 위해 설계되어 실외 및 지하 환경 모두에서 내구성을 보장합니다.
  • 표준: 품질 보증을 위해 JTT 791-2010 및 AASHTO M36과 같은 산업 표준을 준수하여 제조되었습니다.

커버 깊이

허용되는 최소 커버 깊이는 다음 중 가장 큰 값입니다:

도로 H=B/8+0.2(m) H=B/6(m) 이상 0.6(m) 이하인 경우

철도 H=B/4, 0.6(m) 이상인 경우

적절한 점검 계산이 이루어진다면 커버의 깊이를 줄일 수 있습니다.

내구성

유연한 구조플레이트 두께표준 부식 방지의 종류필수 평균 최소값(um)
플레이트≧6mm뜨거운 아연 아연 도금85
≧3mm DO < 6mm뜨거운 아연 아연 도금70
≧1.5mm do < 3mm뜨거운 아연 아연 도금55
볼트 및 너트뜨거운 아연 아연 도금45
