Tubos de acero corrugado para aplicaciones de drenaje y alcantarillado

Los tubos de acero corrugado son soluciones de drenaje versátiles y robustas, diseñadas para ofrecer un rendimiento a largo plazo en entornos exigentes. Fabricados en acero de alta calidad, estos tubos presentan un perfil corrugado que mejora significativamente la resistencia y la rigidez, al tiempo que minimiza el peso.

Disponibles en varias formas, como redondos, arcos de tubo y elipses horizontales, estos tubos se adaptan a una amplia gama de aplicaciones. Desde alcantarillas y desagües pluviales hasta canales de riego y servicios públicos subterráneos, los tubos de acero corrugado ofrecen soluciones fiables y rentables para diversos proyectos de infraestructuras.

Tipos de tubos de acero corrugado

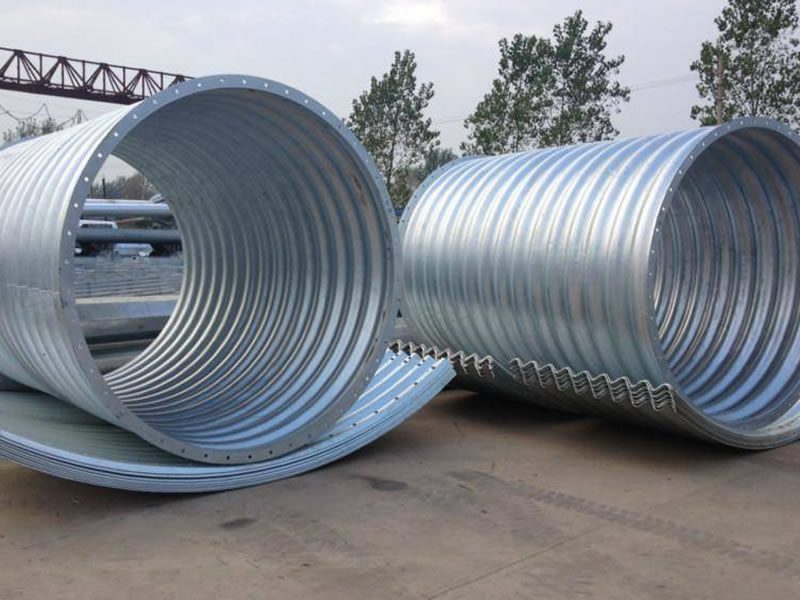

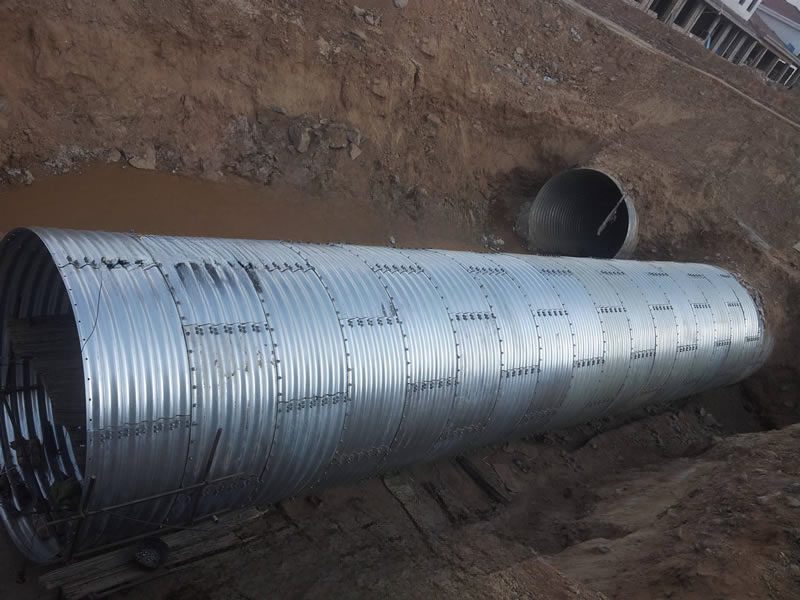

• Tubo de acero corrugado redondo (CSP, CMP, CASP, CAP):
  Diseñado en forma cilíndrica, se utiliza principalmente para alcantarillas, sistemas de drenaje e infraestructuras subterráneas debido a su resistencia estructural y su eficaz capacidad de flujo de agua.

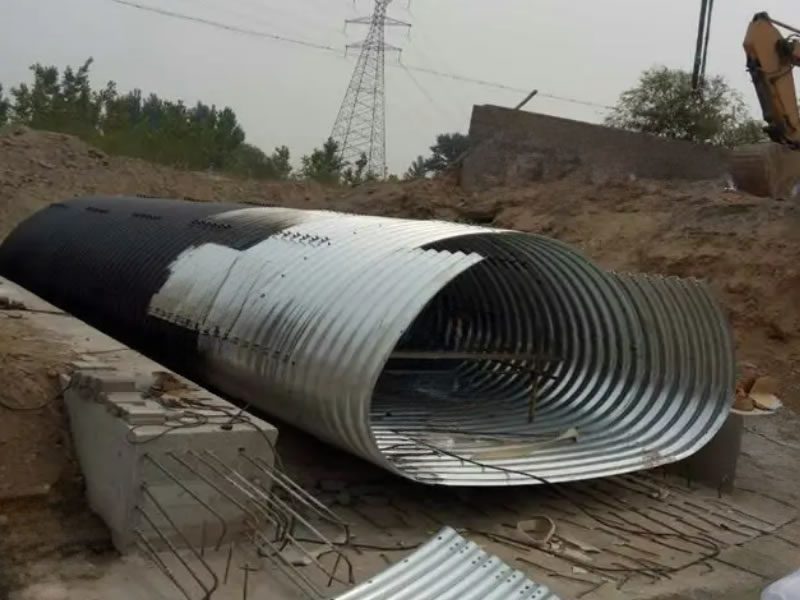

• Arcos tubulares (CMPA, CSPA, CASPA, CAPA):
  Tubos en forma de arco adecuados para la construcción de puentes y estructuras de grandes luces. Son capaces de soportar cargas pesadas al tiempo que ofrecen una conducción eficaz del agua.
• Tubo corrugado elíptico horizontal:
  De forma elíptica, ideal para servicios subterráneos y aplicaciones de drenaje. Su estructura proporciona una excelente estabilidad y resistencia a la presión del flujo de agua.
• Sección de extremo abocinado:
  Presenta un extremo abocinado ensanchado para conexiones sin juntas a tuberías u otras estructuras, lo que la convierte en una solución eficaz para alcantarillas y sistemas de gestión del agua.
• Tubos de acero corrugado con banda:
  Reforzado con una banda de acero alrededor de su circunferencia, que ofrece resistencia y estabilidad adicionales. Se utiliza habitualmente en estribos de puentes y estructuras que soportan grandes cargas.

Rendimiento de los tubos de acero corrugado

• Prueba de rigidez:
  La deformación radial sigue siendo ≤0,1d bajo una carga concentrada de 0,75kN o una carga uniformemente distribuida de 1,5kN, lo que garantiza la estabilidad estructural bajo presión.
• Prueba antipermeabilidad:
  Con una relación agua-cemento de 0,5, la tubería resiste una prueba de riego de 30 minutos sin ninguna fuga de agua o lechada, lo que garantiza una excelente impermeabilidad.
• Ensayo de tracción:
  La pared del tubo permanece intacta bajo una tensión axial de 5 kN, lo que demuestra una resistencia a la tracción y una durabilidad excepcionales.
• Prueba de extracción:
  Cuando se empotra en hormigón, la fuerza de extracción supera en 2,3 veces la fuerza de diseño de los pernos de anclaje, lo que demuestra un rendimiento de anclaje superior.
• Prueba de flexión:
  El tubo mantiene su integridad sin fugas de agua ni de lodo cuando se dobla con un radio de curvatura igual a 30d, lo que pone de relieve su excelente flexibilidad y resistencia a la deformación.

Perfiles y tipos de cartón ondulado

Especificaciones de los tubos de acero corrugado

• Material: Chapa de acero: Q235 o SS400
• Espesor de la placa: Rangos de 1,5 mm a 8 mm
• Diámetro del tubo: Tamaños disponibles de 400 mm a 9000 mm
• Perfiles ondulados68×13 mm, 125×25 mm, 150×50 mm, 200×55 mm, 300×110 mm, 380×140 mm y 400×150 mm
• Profundidad del relleno: Admite un rango de profundidad de 1,5 m a 60 m
• Tratamiento anticorrosión: Recubrimiento primario: Capa galvanizada en caliente ≥ 84μm (610g/㎡); Revestimiento secundario: Revestimiento de asfalto (betún) o resina epoxi para una mayor durabilidad.
• Vida útil: Diseñado para una vida útil de ≥80 años.
• NormasFabricado para cumplir con JTT 791-2010 o AASHTO M36

Ventajas de los tubos de acero corrugado

• Larga vida útil: Disponibles en varios grosores y revestimientos protectores, garantizan durabilidad y fiabilidad para un uso prolongado.
• Alta resistencia estructural: Diseñado para soportar cargas vivas pesadas y presiones de suelo enterradas a gran profundidad sin comprometer el rendimiento.
• Garantía de calidad: La trazabilidad completa con datos verificables garantiza la calidad y fiabilidad constantes del producto.
• Sostenibilidad: Fabricado en acero, el material más reciclado del mundo, ofrece una solución respetuosa con el medio ambiente.
• Construcción ligera: Fácil de transportar, manipular e instalar, lo que reduce los costes de mano de obra y el tiempo.
• Rentable: Proporciona una solución económica tanto para la inversión inicial como para los costes del ciclo de vida a largo plazo.
• Flexibilidad de diseño: Disponible en una gama de tamaños, longitudes y accesorios personalizables para satisfacer los requisitos específicos de cada proyecto.

Aplicaciones de los tubos de acero corrugado

• Infraestructuras viarias, ferroviarias y fluviales:
  Se utilizan como conductos, alcantarillas y pozos negativos para el drenaje eficaz del agua y la gestión del flujo.
• Estructuras de puentes:
  Ideal para estructuras portantes en puentes permanentes y provisionales, garantizando estabilidad y durabilidad.

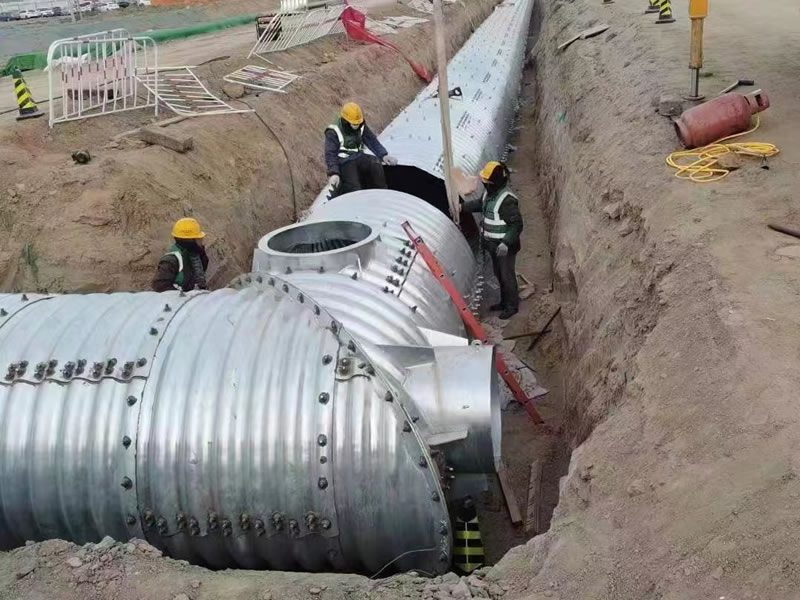

• Sistemas de drenaje urbano:

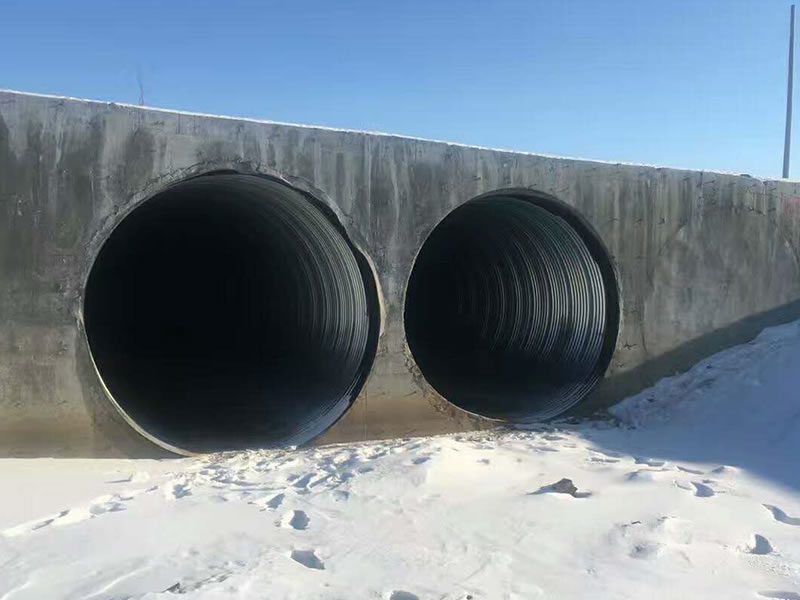

  Sirve como tubería de desagüe urbano, conducto de aguas pluviales y sistema de alcantarillado para una gestión eficaz del agua en entornos urbanos.
• Servicios subterráneos:
  Adecuado para pasillos subterráneos de servicios públicos y espacios compartidos, proporcionando una solución de infraestructura fiable y organizada.
• Rehabilitación de puentes y alcantarillas:
  Ampliamente utilizado para reforzar y reconstruir puentes y alcantarillas existentes, prolongando su vida útil y su rendimiento.
