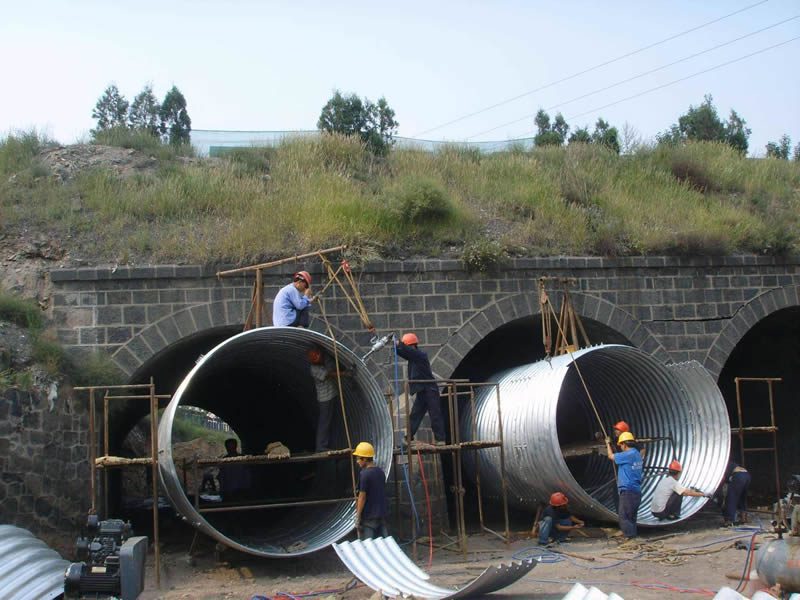

Estructura de puente y alcantarilla de tamaño medio (reforzada con armazón de acero incorporado)
La estructura del puente y la alcantarilla de tamaño medio presenta una capa exterior de placas de acero corrugado. Las placas se seleccionan cuidadosamente por su durabilidad, y su diseño ondulado aumenta la resistencia de la estructura. Para mayor soporte, se colocan perfiles de acero o vigas en I dentro de cada anillo de placas onduladas para formar un sistema de soporte interior estable.
Para mantener la integridad de la estructura, se colocan nervios de soporte transversales entre las secciones de acero, conectándolas en serie. Esto garantiza que toda la estructura funcione de forma cohesiva, distribuyendo la carga uniformemente. Las placas de acero corrugado están firmemente conectadas a los cimientos de hormigón armado mediante un canal de acero inferior, que refuerza aún más la conexión entre los dos componentes.
La cantidad de refuerzo en los cimientos de hormigón se calcula en función del espesor del suelo de recubrimiento y de la carga viva prevista. En los proyectos en los que la longitud de los cimientos supera los 100 metros, se incorpora una junta de asentamiento para tener en cuenta los cambios del terreno. En estas zonas también se instalan dispositivos de asentamiento en las juntas de cimentación para preservar la estabilidad de la estructura.
Estructura de puente y alcantarilla de gran tamaño (acoplamiento de marco de acero externo)
Nuestra estructura de grandes puentes y alcantarillas se compone de un diseño de doble arco o arco rebajado multiarco, que proporciona una resistencia y un soporte excepcionales. La estructura interior presenta placas onduladas de acero con una gran onda ondulada, mientras que la capa exterior consta de placas onduladas más pequeñas para mejorar el rendimiento estructural.
Se utiliza una estructura fija de tres capas para conectar las capas interior y exterior de la alcantarilla. Este diseño incluye la capa de acero interior, la capa de arco y la capa de acero exterior, que trabajan juntas para proporcionar una capacidad de carga superior. Para asegurar aún más la estructura, se coloca una viga anular de hormigón armado en la posición del puerto de las placas onduladas, lo que mantiene la forma de la estructura y evita su deformación.
Además, se vierte hormigón de alta resistencia entre las capas interior y exterior de las placas onduladas, lo que proporciona estabilidad adicional y mejora la resistencia estructural general de la alcantarilla.
Características:
- Gran capacidad de carga: La combinación de acero corrugado y hormigón armado garantiza que las alcantarillas puedan soportar grandes cargas y tráfico pesado.
- Construcción duradera: El uso de materiales resistentes a la corrosión y hormigón de alta resistencia garantiza un rendimiento duradero, incluso en condiciones adversas.
- Diseño versátil: Adecuado para diversas aplicaciones, como alcantarillas de autopistas, túneles y estructuras de puentes, con configuraciones personalizables.
- Flujo de agua eficiente: El diseño facilita un óptimo drenaje del agua, reduciendo el riesgo de inundaciones o erosión bajo calzadas y terraplenes.
- Refuerzo personalizable: El nivel de refuerzo de los cimientos puede ajustarse en función de las condiciones específicas del emplazamiento, garantizando una integridad estructural óptima.
- Adaptabilidad medioambiental: Nuestras alcantarillas de arco están diseñadas para resistir terrenos difíciles, incluidas zonas con asentamientos o cambios de suelo significativos.
Aplicaciones:
- Infraestructura de puentes y carreteras: Perfecto para sistemas de drenaje bajo puentes, carreteras y terraplenes.
- Gestión de inundaciones: Se utiliza en zonas inundables para controlar y dirigir el flujo de agua.
- Túneles y pasos subterráneos: Ideal para túneles, pasos subterráneos y otros sistemas de gestión de aguas subterráneas.
- Proyectos de refuerzo: Adecuado para reforzar alcantarillas y puentes existentes, proporcionando resistencia y estabilidad adicionales.
